高強度ガラス「クリスターナ｣は、ガラス表面に圧縮応力層を持たせる事によって、強度を増大させた特殊ガラスです。「ガラスは強い力が加わると壊れやすい」と言われます。これはガラスが引っ張りの力に弱いという性質によるものです。従って、あらかじめガラス表面に圧縮 応力を加えておけば、強い力が加わった場合でも引っ張りの力が、この圧縮応力を上回らない限り壊れないので、この分だけガラスが強くなるという事になります。

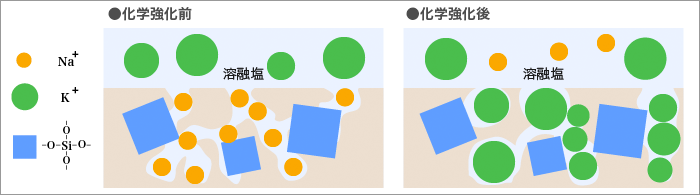

脆性材料であるガラスの強度増大法の一つに、イオン交換による強度増大法があります。これはガラスの転移 温度を超えない温度域で、そのガラスに含まれるアルカリよりイオン半径の大きいアルカリの溶融塩に浸し、例えばNaをKで置換させます。そうして冷却するとアルカリイオンの占める容積の差によってガラス表面層に圧縮応力が発生し、強化されることになります。（Naのイオン半径0.95A：Kのイオン半径 1.33A)
ガラスの強化度合はその組成によって主に支配され、クリスターナの組成は短時間かつ効果的な強化処理を行うのに適したガラスといえます。
- サファイアガラスより優れた強度を持つ為、薄物製品の高強度化に最も適したガラスです。

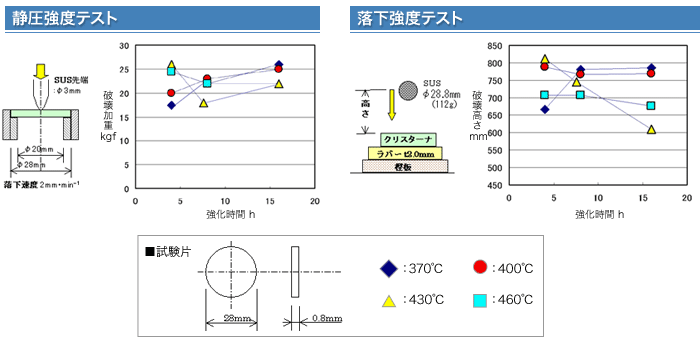

- 広い範囲の強化処理条件において、高いレベルの強度を維持できます。
- 機械加工性も一般のガラスと同等でコストアップを伴いません。
| 比重 | 2.51 | g/cm3 | JIS C 2141 | |
|---|---|---|---|---|
| 耐化学性 | 0.28 | Na2Omg | ASTM C 225 | |
| 屈折率 | 1.52 | nD | JIS K 7105 | |
| 熱的特性 | 歪点 | 511 | ℃ | JIS R 3103 |
| 軟化点 | 708 | ℃ | JIS R 3103 | |
| 線膨張係数 | 8.7 | ×10-6/℃ | JIS C 2141 | |
| 強化品特性 | 曲げ強度 | 863 | MPa | JIS C 2141 |
| ビッカース硬度 Hv | 640 | 300g,15sec | JIS C 2141 | |
| ヤング率 | 7 × 104 | MPa | JIS R 3103 | |
| 表面圧縮応力値 | 588～980 | MPa | "FSM-60"による測定 (TOSHIBA CORPORATION) |
|
| 表面圧縮応力層の深さ | 20 | μm | ||
| 素材 | クリスターナ | 白板ガラス | 青板ガラス | サファイアガラス |
| 特性 | ||||
| 曲げ強度 Mpa | 863 | 637 | 618 | 686 |
|---|---|---|---|---|
| ビッカース硬度s Hv 300g 15sec | 640 | 570 | 570 | 1200 |
| 化学強化後 表面圧縮応力値 Mpa | 785 | 588 | 549 | - |
| 化学強化後 表面圧縮応力層の深さ μm | 20 | 10 | 13 | - |
- 腕時計用カバーガラス
- 特殊メーターカバーガラス
- プラスチックレンズ成形用モールドガラス
- 特殊光ディスク用ガラス
- 携帯電話用カバーガラス
| 製品 No. | 厚さ(mm) | 長さ(mm) | 幅(mm) | 1ケースあたりの枚数 |
|---|---|---|---|---|
| IG315 | 1.5 ± 0.2 | 500 ± 20 | 160 ± 15 | 70 |
| IG323 | 2.3 ± 0.2 | 160 ± 15 | 45 | |
| IG328 | 2.8 ± 0.2 | 150 ± 15 | 40 | |
| IG335 | 3.5 ± 0.2 | 140 ± 15 | 35 |
(注） 弊社規定外の製品形状につきましては、ご要望に応じて別途ご相談させていただきます。
